Protocoles
Reseau
Pour interagir avec la structure et les télécommandes les participants devront se connecter sur le reseau wifi “24hc21” avec le mot de passe “24hc2021”
Cube
Le cube est piloté via le protocole sACN (ou E1.31), un standard de contrôle populaire dans le milieu du spectacle. Il permet de piloter des éclairages (couleur, position de miroir, choix de gobo, ouverture d’iris, etc.) voire d’autres appareils comme des pompes de machine à fumée.
Chaque élément à piloter peut recevoir une valeur de 8 bits sur un canal. Un même appareil peut consommer plusieurs canaux s’il a besoin de plusieurs valeurs. Lorsqu’il y a plus de 512 canaux dans une installation (c’est le cas ici), les données sont réparties sur plusieurs univers.
Note
Il est conseillé d’utiliser une bibliothèque déjà existante pour communiquer avec le cube.
Dans le cube, les canaux sont utilisés pour définir l’intensité de chaque couleur dans les leds de celui-ci.
Chaque led utilise 3 canaux pour les intensités des couleurs rouge, vert et bleu.
Chaque tål est constitué de 3 leds (donc 9 canaux)
Toutes les LEDs d’un même tål sont adressées sur des canaux contigüs
Les tåls sont répartis sur deux univers (576 canaux au total, 510 sur les premiers canaux de l’univers 1 et le reste sur les premiers canaux de l’univers 2)
Par exemple, le canal 11 de l’univers 1 définit ainsi l’intensité de la couleur verte de la led 4 (qui est située dans le tål 2).
La position spatiale des leds et tåls est à relever vous-même sur la structure.
La commande du cube se fait uniquement en multicast pour nous permettre de monitorer le réseau et de vérifier le source name.
Télécommandes
Généralités
Le protocole a été développé spécialement pour l’évènement. Chaque télécommande dispose d’un port TCP 540 ouvert en écoute. Un seul client peut être connecté à la fois (une nouvelle connexion déconnecte l’ancien utilisateur, soyez courtois). La communication a lieu en mode textuel avec une valeur par ligne. La mention « 24HC21 remote » est envoyée à la connexion.
Adresses IP
Numéro |
IP |
|---|---|
1 |
192.168.88.241 |
2 |
192.168.88.242 |
3 |
192.168.88.243 |
4 |
192.168.88.244 |
5 |
192.168.88.245 |

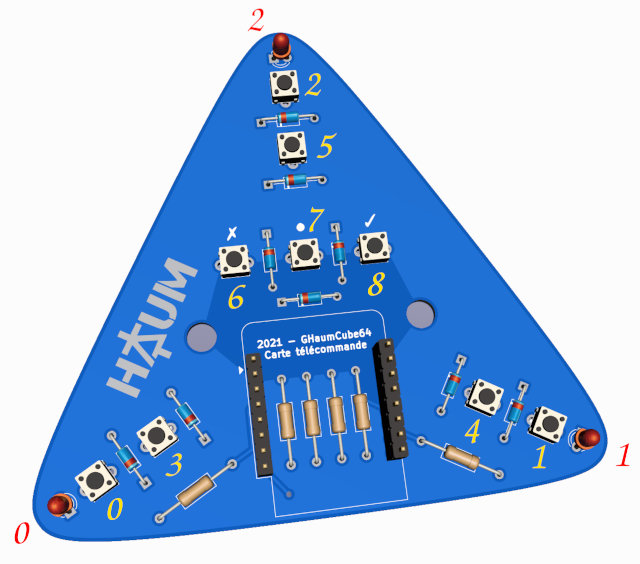

Boutons
À chaque changement d’état des boutons, une ligne est envoyée sur la liaison TCP avec une valeur numérique.
Chaque bit de cette valeur correspond à l’état d’un bouton. Par exemple, la valeur 322 est envoyée lorsque les boutons 8, 6 et 1 sont pressés simultanément (322 = 2^8 + 2^6 + 2^1).
Leds
La télécommande interprète les nombres envoyés sur la liaison TCP. Lorsque ceux-ci sont compris entre 0 et 7 inclus, elle allume ses leds en considérant les bits de la valeur. Par exemple, lorsque la valeur est 6, elle allume ses leds 1 et 2 (6 = 2^2 + 2^1).
Note
Par défaut, les LED clignotent en phase lors de la tentative de connexion, puis à tour de rôle lorsque la télécommande est connectée au réseau. Elles s’éteignent lorsque qu’un programme se connecte à la télécommande.
Lorsque la connexion est impossible, les leds sont allumées et fixes: appelez nous.
